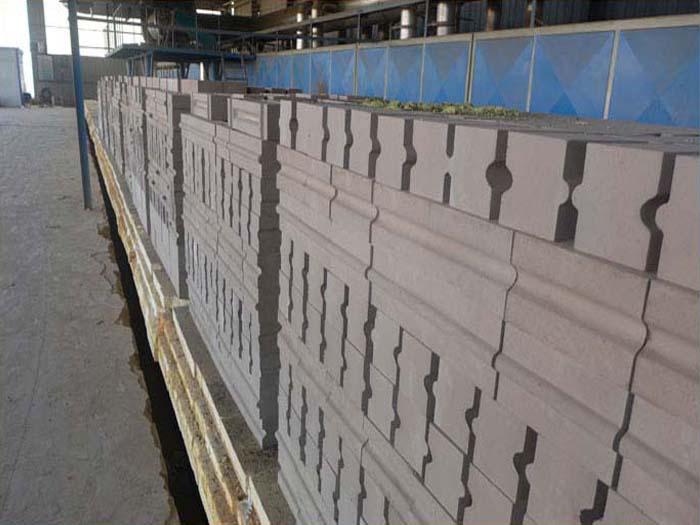

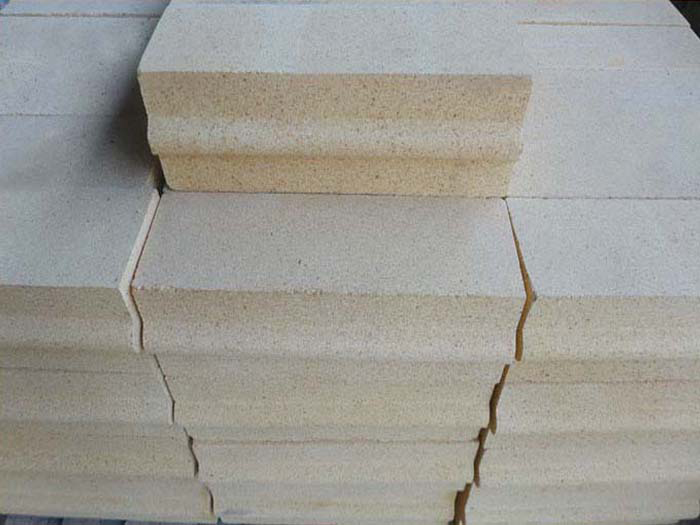

鄭州地區(qū)一級粘土磚找榮盛，有標(biāo)磚、異形磚，還可根據(jù)客戶的需要定做各種尺寸類型的耐火磚，如果您有耐火材料方面的需求，榮盛耐材是您的。

    一級粘土磚氧化鋁含量55%以上的硅酸鋁材料的粘土質(zhì)制品。粘土磚是用50%的軟質(zhì)粘土和50%硬質(zhì)粘土熟料，按一定的粒度要求進(jìn)行配料，經(jīng)成型、干燥后，在高溫下燒成。粘土磚的礦物組成主要是高嶺石（Al2O3·2SiO2·2H2O）和6%~7%的雜質(zhì)（鉀、鈉、鈣、鈦、鐵的氧化物）。粘土磚的燒成過程，主要是高嶺石不斷失水分解生成莫來石（3Al2O3·2SiO2）結(jié)晶的過程。

    粘土磚中的SiO2和Al2O3在燒成過程中與雜質(zhì)形成共晶低熔點的硅酸鹽，包圍在莫來石結(jié)晶周圍。粘土磚屬于弱酸性耐火制品，能抵抗酸性熔渣和酸性氣體的侵蝕，對堿性物質(zhì)的抵抗能力稍差。粘土磚的熱性能好，耐急冷急熱。粘土磚的耐火度與硅磚不相上下，高達(dá)1690~1730℃，但荷重軟化溫度卻比硅磚低200℃以上。因為粘土磚中除含有高耐火度的莫來石結(jié)晶外，還含有接近一半的低熔點非晶質(zhì)玻璃相。

    在0~1000℃的溫度范圍內(nèi)，粘土磚的體積隨著溫度升高而均勻膨脹，線膨脹曲線近似于一條直線，線膨脹率為0.6%~0.7%，只有硅磚的一半左右。當(dāng)溫度達(dá)1200℃后再繼續(xù)升溫時，其體積將由膨脹大值開始收縮。粘土磚的殘余收縮導(dǎo)致砌體灰縫的松裂，這是粘土磚的一大缺點。當(dāng)溫度超過1200℃后，粘土磚中的低熔點物逐漸熔化，因顆粒受表面張力作用而互相靠得很緊，從而產(chǎn)生體積收縮。

    由于粘土磚的荷重軟化溫度低，在高溫下產(chǎn)生收縮，導(dǎo)熱性能比硅磚小15%~20%，機械強度也比硅磚差，所以，粘土磚只能用于焦?fàn)t的次要部位，如蓄熱室封墻，小煙道襯磚及蓄熱室格子磚、爐門襯磚、爐頂以及上升管襯磚等。
